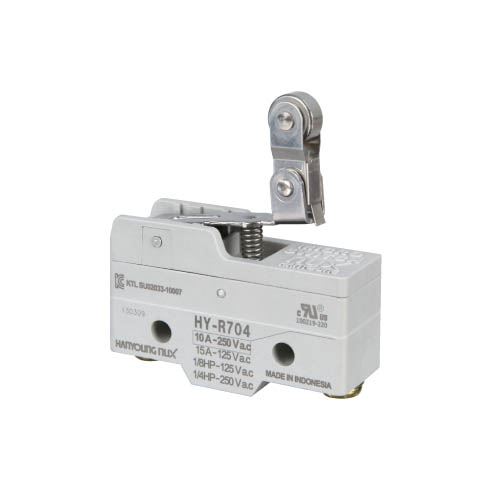

- [한영] 마이크로스위치 HY-R704A
- 롤러 레버형
상세 정보를 확대해 보실 수 있습니다
특징
- 스냅 액션 기구로 동작이 확실하고 수명이 길다
- 반복 정도가 우수하며 10A의 개패 용량
- 기본형으로 설치 가공치수의 홀 간격 : 25.4㎜, M4 볼트로 고정
- 액추에이터가(9종) 다양하므로 용도에 따라 선택이 용이
- 단자 보호커버 (선택사양)
사양
| 형 명 | 패널부착형 | 누름 버튼형 | 롤러 레버형 | 레버형 | 롤러 패널 부착형 | |
| HY-P701A | HY-P701B, C, D | HY-R704-A, B, C 2W | HY-L707-A, B, C, D | HY-PR708-A, B | ||
| 외 형 |  |  |  |  | ||
| 접점구조 | M4-5.5 나사조임, 1c 접점 | |||||
| 접점재질 | AgCdO | |||||
| 바디재질 | PBT (GF 30%) | |||||
| 보호구조 | 일반형 | |||||
| 정격전류( Ie) | 10 A 250 V a.c | |||||
| 내 전 압 | 2,000 V a.c 50 / 60 Hz 1분간 (각 단자와 비충전 금속부) | |||||
| 절 연 저 항 | 100 MΩ 이상 (500 V d.c 절연저항계) | |||||
| 접 촉 저 항 | 50 mΩ 이하 (초기값) | |||||
| 정격전압(Ue) | 250 V a.c | |||||
| 진 동 | 편진폭 0.75 mm, 주파수 10 ~ 55 Hz, 연속 2시간 | |||||
| 충 격 | 100 m/s² (내구), 50 m/s² (오동작) | |||||
| 허용조작속도 | 0.1 m/s ~ 1 m/s | |||||
| 수 명 | 기계적 | 100만회 이상 (개폐빈도 120회/분 이하) | ||||
| 전기적 | 30만회 이상 (개폐빈도 20회/분 이하) | |||||
| 사용주위온도 | -10 ~ 80 ˚C | |||||
| 사용주위습도 | 25 ~ 95 % RH | |||||
중 량 | 약 800 g (HY-R704B 10개 1박스) | |||||
